Makor ACR 301 / 401

Для автоматической разгрузки

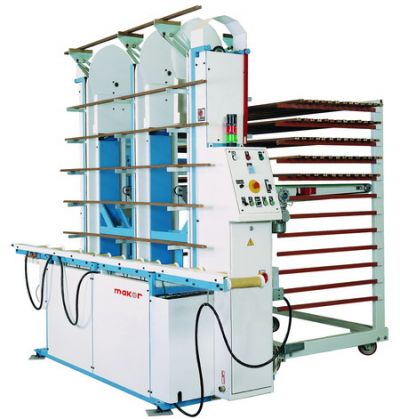

Makor ACR 301 401 glavna

Задать вопрос менеджеру



назад

Производитель:

Makor

Италия
КодПараметрыЦена
  • Описание
  • Характеристики

Автоматическая система транспортировки ACR 301\401

Автоматический разгрузчик заготовок с транспортных тележек модельного ряда АСR разработан для перегрузки линейных погонажных изделий и профилей, поступающих на транспортировочных тележках с двумя или тремя вильчатыми опорами на автоматическую производственную линию. Заготовки передвигаются, контактируя с опорными элементами только нижней частью, поэтому окрашенные стороны не касаются элементов оборудования, сохраняя высокое качество обработки.

ПЕРЕМЕЩЕНИЕ ЗАГОТОВОК

Съемный роликовый конвейер постоянным приводом через редуктор и регулируемой cкоростью подачи. Система oпределения и выравнивания поступающих заготовокосуществляется оптическим датчиком с возможностью определения наличия заготовок высотой до 80 мм, а также самых тонких или изогнутых. На выходе роликового конвейера установлен механический стыковочный упор, который может быть использован как защитный в случае неполадок в системе перемещения, либо для коррекции раскладки заготовок в зависимости от их длины. Ролики имеют специальное резиновое противоскользящее и противовибрационное покрытие, что обеспечивает их плавное перемещение.

СИСТЕМА СЪЕМА ЗАГОТОВОК

Рычаги с приводными лентами для забора заготовок с транспортных тележек. Пневматический привод для выравнивания и подготовки забора заготовок с тележки. Быстрые ленты для перегрузки профилей на рычаги с лентами. Система определения положения заготовок позволяет выравнивать профили и перемещать с целью предотвращения выпадения изогнутых или поврежденных заготовок. Система съема и транспортировки заготовок с разгрузочного конвейера на питающий роликовый конвейер осуществляется с помощью простого и функционального механизма, являющегося оригинальной разработкой компании MAKOR. Система оснащена приводом с инвертором для изменения скорости в зависимости от устойчивости обрабатываемых заготовок. Более того, система позволяет регулировать фазы пуска-останова в последовательно режиме, обеспечивая регулярное перемещение заготовок.

КОНТРОЛЬНАЯ ПАНЕЛЬ

Главная контрольная панель вмонтирована в станину, управление производится с помощью ПЛК. Контроль параметров с жидкокристаллического монитора. Управление параметрами осуществляется соответствующими тумблерами и потенциометрами, имеющими легко читаемую символику. С контрольной панели возможен выбор одного из пяти языков, а также метрическая или английская системы измерения длины. Разгрузка отдельных партий возможна с обратным отсчетом числа заготовок, позволяющим разгружать точное число профилей с каждой партии. Разгшрузчик оборудован специальным устройством ручной разгрузки заготовок непосредственно на рычаги.

КОНСТРУКЦИЯ

Стальная конструкция, сваренная при помощи электросварки, на которой установлены рабочие органы. 3 стойки, являющиеся частью станины, обеспечивают устойчивость при перемещении консоли.






АСR 301

АСR 401

Мин. рабочие размеры (длинна х ширина х толщина)

мм

1000*20*10

500*20*10

Макс. рабочие размеры (длинна х ширина х толщина)

мм

3000*200*80

4000*200*80

Габаритные размеры (длинна х ширина х высота)

мм

3150*2100*2600

4100*2100*2600

Рабочая высота

мм

870  ±30

Вес

кг.

1200

Скорость подачи

м/мин

25 - 145

Мощность двигателя роликового конвейера

кВт

0,74

Мощность двигателя подъемных рычагов

кВт

0,74

Мощность двигателя маленьких рычагов (с инвертером)

кВт

1,1

Мощность двигателя конвейерного перегружателя

кВт

0,18

Мощность двигателя быстрых ремней

кВт

0,25

Общая установочная мощность(+~10%)

кВт

3,3
