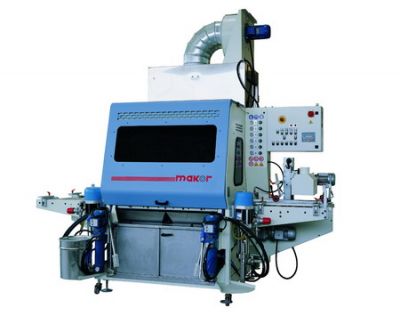

Makor CSP L glavna

Задать вопрос менеджеру



назад

Производитель:

Makor

Италия
КодПараметрыЦена
  • Описание
  • Характеристики

Покрасочныая камера CSP\L

Устройство распыления для линейных профилей модели CSP/L разработано с учетом потребностей по покраске , как широких, так и узких профилей. Роликовый конвейер с моторным приводом обеспечивает точную подачу изделий длиной от 310 мм. Устройство обеспечивает напыление лака на карнизы, шпунтованную доску, элементы дверей и окон, элементы мебели и т.д. шириной до 300 мм. Внутри просторной камеры напыления находится большая емкость; возможна установка от 4 до 6 краскораспылителей. Специальный сухой фильтр удаляет образующуюся при распылении пыль. Всеми функциями устройства управляет контрольная система на базе программируемого логического контроллера, оборудованная широким дисплеем. На устройстве возможна установка автоматических краскораспылителей любого типа (высокого давления, низкого давления, смешанных, безвоздушных).

Отличительные особенности


ОСНОВНЫМ ОТЛИЧИЕМ ДАННОГО СТАНКА ЯВЛЯЕТСЯ РОЛИКОВАЯ СИСТЕМА ПОДАЧИ, ПОЗВОЛЯЮЩАЯ ОКРАШИВАТЬ ШИРОКИЕ И КОРОТКИЕ ЗАГОТОВКИ, И ТРЕБУЕТ МЕНЬШИХ ЗАТРАТ НА ОБСЛУЖИВАНИЕ.


СТАНИНА И СИСТЕМА ПОДАЧИ ЗАГОТОВОК

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_pogonazhnyh_izdeliy/Makor_CSP_L/Makor_CSP_L_6.jpg

Станина стальная листовой и трубчатой конструкции, на ней размещены все основные узлы и элементы станка. Подача заготовок осуществляется роликовой системой с плавным изменением скорости. Металлические ролики имеют специальное противоскользящее полимерное покрытие, устойчивое к действию растворителей, с покрытия легко удалять остатки ЛКМ. Привод подачи заготовок с помощью электродвигателя с плавной регулировкой оборотов. Крутящий момент передается с помощью ведущего вала и ременной передачи. Приводные армированные ремни круглого сечения обеспечивают точную и бесшумную передачу крутящего момента.



СИСТЕМА ОКРАСКИ
Пониженное давление внутри окрасочной камеры, создаваемое с помощью системы аспирации и фильтрации, обеспечивает отсутствие вредных выбросов в атмосферу. Доступ в камеру обеспечен широкой фронтальной дверью с окном для быстрой настройки и обслуживания. Внутри камеры располагаются рабочие станции, оснащенные независимыми регулируемыми подвижными суппортами для каждого пистолета, сборные бачки из нержавеющей стали, которые обеспечивают сбор и возможное повторное использование остатков материала.

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_pogonazhnyh_izdeliy/Makor_CSP_L/Makor_CSP_L_1.jpg Ширина/высота в пикселах:	200 x 152





Cъёмная тележка в комплекте с цельной емкостью из антиадгезивного материала в значительной степени ускоряет выполнение операций при смене цвета и технического обслуживания в конце каждой рабочей смены (опция, по дополнительному заказу)





tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_pogonazhnyh_izdeliy/Makor_CSP_L/Makor_CSP_L_4.jpg

Аспирационный отсек большого размера обеспечивает уменьшение скорости воздуха для того, чтобы частицы материала в воздухе выпали в осадок, что обеспечивает эффективность системы фильтрации. Отсек оснащен 1 широкой боковой дверью (со стороны разгрузки) для облегчения смены фильтров, очистки и инспекции. Контейнеры для излишков краски расположены фронтально. Установлен вентилятор для отвода фильтрованного воздуха.







ПАНЕЛЬ УПРАВЛЕНИЯ ОПЕРАТОРА

Пневматическая панель управления встроена в станину, на ней расположены пневматические регуляторы для каждого из пистолетов. Программируемый логический контроллер (ПЛК) смонтирован в электрической панели управления. Панель управления оснащена сенсорным жидкокристаллическим монитором. Есть возможность считывать скорость подачи и количество произведенной продукции в погонных метрах или в штуках. Осуществляется управление временем включения и выключения пистолетов, оно автоматически корректируется в соответствии со скоростью подачи. Защитная система отключает распыление, если не работает аспирация или открыта дверь кабины. Настройка автоматического цикла осуществляется на одной заготовке.

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_pogonazhnyh_izdeliy/Makor_CSP_L/Makor_CSP_L_5.jpg tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_pogonazhnyh_izdeliy/Makor_CSP_L/Makor_CSP_L_3.jpg tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_pogonazhnyh_izdeliy/Makor_CSP_L/Makor_CSP_L_2.jpg
LOW PRESSURE - комплект распылителей низкого давления с высоким коэффициентом передачи(в базовой комплектации) AIRMIX - комплект распилителей смешанных с питанием от насоса высокого давления(по дополнительному заказу) AIRLESS - комплект  распылителей безвоздушных с питанием от насоса высокого давления(по дополнительному заказу)

Максимальная длинна детали(мм):

неограничено

Максимальная  ширина детали(мм):

300

Максимальная толщина детали(мм):

80

Количество  органов обработки(шт):

4- 6

Cкорости подачи(м/мин):

28~140

Минимальные размеры обработки(длинна х ширина х высота)(мм)

310 х 10 х 10

Габаритные размеры(мм)

3550х2700х2200
