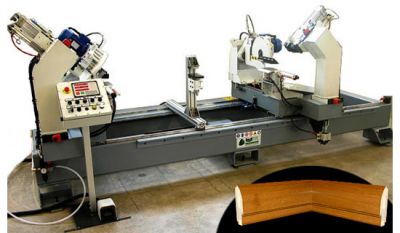

Essepigi horizon glavna

Задать вопрос менеджеру



назад

Производитель:

Essepigi

Италия
КодПараметрыЦена
  • Описание
  • Характеристики
  • Дополнительно

Станок для обработки дверной коробки Horizon



Автоматическая линия Horizon - предназначена для обработки дверных рам, производительность до 500 дверных комплектов смену (3 детали - комплект). Операции: вставка уплотнителя, торцевание в размер, сверление торцов под шканты, паз под ответную планку замка, петли обычные и Anuba.

Состав линии:
1. Автоматическое загрузочная система: поперечный транспортер-накопитель с пятью горизонтальными передающими лентами (емкость 15 элементов шириной 80 мм). Система загружает в автоматическом режиме элементы рам минимальной длины 700 мм и максимальной 3000 мм.

2. Машина вставки уплотнителя, вставляет уплотнитель в дверную раму в горизонтальном положении (вертикальное положение - опция) на дверную раму с предварительно выбранным пазом. Загрузка и разгрузка элементов рамы. Автоматическая обрезка уплотнителя. Состав линии:
- Комбинированная база из металлоконструкций и экструзионного алюминия высокого сопротивления, на которой установлена транспортная группа с приводом от мотора и 6 обрезиненных роликов с цепью. Опора с роликами-держателями для катушек с уплотнителем 1+1, база с регулируемой стойка, револьверная ось с центрированием катушки, обрезиненный штифт.
Панель управления с электроникой PLC. Электроустановка с высококачественными компонентами.
Машина подходит для использования коэкструдированного неэластичного уплотнителя.

3. Устройство подачи заготовок, подхватывает заготовки на выходе машины вставки уплотнителя и сопровождает их в станок HORIZON PLUS.  Моторизованные ролики управляют автоматической подачей.

4. HORIZON - машина для обработки дверных рам с соединением под 45°. Машина выполняет операцию обрезки в диапазоне 0-45°, сверление под 45°. Максимальная длина2800 мм, минимальная длина500 мм (45°). Машина контролируется ЧПУ что обеспечивает автоматическое управление всеми циклами операций. 2 управляемые оси от бесщеточных моторов. Все рабочие перемещения на роликовых узлах скольжения высокого качества.

Стабильная база из стали на опорах, две направляющие, по которым перемещается подвижная правая каретка, раздвигаемая на требуемую длину. Между каретками есть поддерживающая стойка. Привод от мотора, управляется электронным инвертером.

2 пильные группы с радиальным ходом (пилы диаметром350 мм) работают от трехфазных двигателей. Автоматическое угловое движение 0-45°. Аспирационный патрубок и устройство удаления кусковых отходов.

2 боковых сверлильных узла с 5 шпиндельными сверлильными головами, шаг 32, приводится в действие трехфазными моторами. Узлы неподвижны в 45° и полностью регулируемы для получения четко центрированных отверстий. 2 аспирационных патрубка. 2 боковых стопора (точки отсчета) включены для выравнивания панели по правой и левой стороне.

Центральный челнок с двойной функцией: выравнивание заготовок и позиционирование заготовок на входе.

2 верстака с запиранием дверной рамы снизу и направление к финишной стороне для наилучшей точности сочленения.

Максимальная ширина дверной рамы - 280 х 50 мм(толщина), минимальная длина 500 мм.
Автоматический фронтальный разгрузчик. Передающая система для подчи элементов от машины HORIZON к фрезерным машинам FASTER. Передатчик укомплектован моторизованным конвейером и 2 -мя моторизованными роликами с движением вверх/вниз.

4. FASTER HINGE - это фрезерная машина управляемая ЧПУ выполняет вертикальные фрезерные операции на стоемных элементах дверной рамы для плоских петель. Перемещения рабочих агрегатов производится через шариковую систему скольжения для высокой эффективности. Состоит из:

Жесткой трубчатой структуры высокой жесткости и толщины. Экструдированная алюминиевая рабочая поверхность обеспечивает отсутствие вибраций и превосходное скольжение рабочих групп во время движения;

З (левая, центральная и правая) каретка состоит из:

Вертикальной фрезерной группы укомплектованной 1 электрошпинделем для фрезерной операции, 18 000 об/мин под плоские петли и ответную планку замка, 1 аспирационный выход.

Группа вставки Anuba состоит из:

- сверлильный узел с 2 кВт мотором, 18 000 об/мин для предварительного сверления, в неподвижном положении 0°.
- завинчивающий узел для петель Anuba в неподвижном положении 0°(5-ой оси). Автоматическое устройство извлечения Anuba из магазина, съемный и быстрозаменяемого типа. Завинчивание происходит через планетарный зубчатый механизм с электронным управлением для быстрого и точного завинчивания.

Управляемые интерполированные оси X-Y-C, автоматическое исполнение операций мест под петли и сверление Anuba. Все контролируемые оси приводятся работают от бесщеточных моторов, движение через шариковую систему скольжения.

3 вертикальных и 2 горизонтальных зажима для четкой регулировки рабочей заготовки.

 Точки отсчета сбоку слева и справа для установки заготовок перед фрезерными операциями.

 Центральные приводные ремни извлекают заготовку на входе, устанавливают ее в требуемое положение для фрезерных операций, затем удаляет, принимая следующую.

 Панель управления с высококачественными компонентами.

 Параметры сети 400 В/50 Гц, трехфазная сеть с нейтралью.

5. FASTER "CP" – фрезерная машина управляемая ЧПУ, выполняет вертикальные фрезерные операции на стоемных дверных рам для мест под ответную планку замка.
Перемещения рабочих групп происходят через шариковую систему скольжения высокой эффективности. Состоит из:

 Жесткой трубчатой структуры высокой жесткости и толщины. Экструдированная алюминиевая рабочая поверхность обеспечивает отсутствие вибраций и превосходное скольжение рабочих групп во время движения;

 1 вертикальный фрезерный узел, укомплектован 1 электрошпинделем для фрезерной операции, 18 000 об/мин под плоские петли и ответную планку замка, 1 аспирационный выход.

 Управляемые интерполированные оси X-Y-C, автоматическое исполнение операций мест под петли и сверление Anuba. Все контролируемые оси приводятся работают от бесщеточных моторов, движение через шариковую систему скольжения.

 3 вертикальных и 2 горизонтальных зажима для четкой регулировки рабочей заготовки.

 Точки отсчета сбоку слева и справа для установки заготовок перед фрезерными операциями.

 Центральные приводные ремни извлекают заготовку на входе, устанавливают ее в требуемое положение для фрезерных операций, затем удаляет, принимая следующую.

 Панель управления с высококачественными компонентами.

Параметры сети 400 В/50 Гц, трехфазная сеть с нейтралью.

6. Выносная передающая система отводит заготовки от FASTER машин на разгрузку готовых элементов, где оператор легко их снимает. Трансфер полностью моторизован, с поперечными конвейерными лентами и 2-мя группами приводных роликов с движением вверх/вниз. Удержание элементов на выходе с машин FASTER, позволяет избежать закупорки на выходе линии.

Персональный компьютер с LCD монитором + ЧПУ для управления логикой датчиков и всех автоматических осей линии. Противопылевая клавиатура.
Программное обеспечение в среде Windows XP для легкого программирования линии, управление производством от заказчика к заказчику и массовом производством. Подключение Ethernet для сети LAN, соединение через USB.
Система бесперебойного питания в режиме реального времени предоставляет подачу энергии и защиту электрокомпонентов, даже во время отсутствия напряжения.

- Интегрированная система для обработки "квадратных петель и лицевой планки замка квадратного сечения".

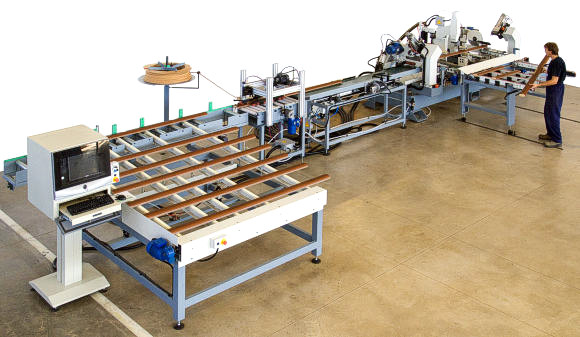

tl_files/Images/catalog/Proizvodstvo_mebeli/6_Stanki_dlya_obrabotki_dvernoy_korobki/Essepigi_horizon/Essepigi_horizon.jpg

Особенности и приемущества станка с ЧПУ Horizon Plus

Станок выполняет весь спектр операций по обработке дверных рам

- заусовка на 0°- 45°;

- сверления на 45°;

- фрезерования для ответной планки замка

- посадка петель и сверление-завинчивание петель anuba.

Станок выполняет весь спектр операций по обработке дверных полотен

- фрезерования под замок;

- сверления под ручку и личинку замка для ключа;

- сверление-завинчивание петель anuba.

Станок управляется промышленным PC и ЧПУ, которые автоматически управляют всеми регулировками и действиями всего цикла. 5 осей управляются безщеточными двигателями. Все рабочие ходы на блоке с высококачественными роликовыми направляющими. Базирование по лицевой стороне дверной рамы для более точного соединения.
