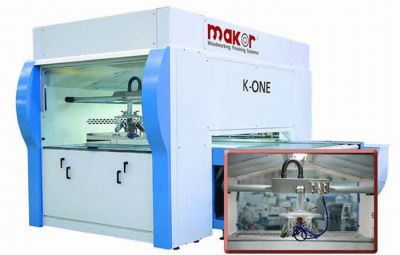

Makor K-ONE

Покрасочная камера для щитовых изделий
Makor K ONE glavna

Задать вопрос менеджеру



назад

Производитель:

Makor

Италия
КодПараметрыЦена
  • Описание
  • Характеристики

Покрасочныая кабина K-ONE

Группа K-ONE рекомендована для партий средней величины. Благодаря системе очистки, прошедшей испытания на ведущей модели (Kronos), ленточный конвейер экономичен в использовании. Система очистки ленты значительно снижает расход растворителей и гарантирует продолжительный срок службы. Секции моделей обоих версий полностью герметичны благодаря вентиляторам, расположенным над предфильтрами, и аспиратору, подсоединенному к экстракционным приборам. Последние находятся по бокам от конвейерной ленты и обеспечивают двойную фильтрацию. Программируемый логический контроллер позволяет быстро настроить систему, а память набора команд дает возможность сбросить время наладки при смене партии. Станок предназначен для обработки рельефных поверхностей и краев. K-ONE – это автоматический осциллирующий распылительный станок производства компании Makor, представляющий собой идеальное соединения цены и качества. Станок сконструирован таким образом, чтобы максимально уменьшить время на проведение установок/регулировок и технического обслуживания. Он оснащен многочисленными конструктивными деталями, которые делают станок K-ONE достаточно простым в использовании.

КОНСТРУКЦИЯ И ТРАНСПОРТНАЯ СИСТЕМА

Широкая кабина с простым доступом благодаря большим остекленным дверям сбоку станка. Просмотр кабины внутри обеспечивается при помощи внутреннего освещения. Стальная рама обеспечивает устойчивость станка и отсутствие вибрации во время обработки осциллирующего узла. Система перемещения заготовок состоит из антистатической ленты, расположенной между двумя лентами, находящимися снаружи кабины. Устройство очистки ленты работает в две различные фазы: первая фаза – механическое соскабливание поверхности, вторая фаза – лента мочится и после сушится при помощи специальных прокладок. Продукт, собранный с ленты, автоматически перемещается в сливной резервуар и, если он химически восстанавливаемый, полностью восстанавливается. Критерий работы и точная геометрия очистительного устройства позволяет уменьшить ежедневный расход растворителя до минимума. На входе в станок установлен фотоэлемент, считывания заготовки, который включает пистолеты. По заказу можно установить барьер, считывающий форму заготовки для оптимизации расхода краски.

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_shchitovyh_izdeliy/Makor_K_ONE/Makor_K_ONE_2.jpg







Инновационная система очистки ленты Makor позволяет сократить расходы на техническое обслуживание и оптимизировать расход краски, в особенности восстанавливаемые продукты.

СИСТЕМА ВЕНТИЛЯЦИИ
Баланс всасываемого и высасываемого воздуха производиться при помощи вытягивания  избытков при распылении из покрасочной кабины. Перед попаданием в кабину, чистый всасываемый воздух проходит через фильтр. Вытягиваемые избытки при распылении проходят через ряд двойных сухих фильтров, которые задерживают частицы краски.

УЗЕЛ РАСПЫЛЕНИЯ

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_shchitovyh_izdeliy/Makor_K_ONE/Makor_K_ONE_3.jpg





Пистолеты, прикрепленные к осциллирующим консолям, расположены таким образом, чтобы оптимально покрывать зону покраски. Весь осциллирующий узел соединен с рамой станка при помощи опорных сегментов, гарантирующих полное отсутствие вибрации, что обеспечивает идеальное качество нанесения краски. Герметизация зоны осцилляционного механизма значительно увеличивает продолжительность  исправной работы компонентов.
Можно устанавливать 4 пистолета на центральной консоли, с 2 контурами, один с установкой высокого давления и один с установкой низкого давления.
Узлы с пистолетами оснащены быстросъемной системой, что обеспечивает быструю смену распылительного узла (2 плиты-держатели пистолетов включены в стандартную версию).

ОПЕРАТОРСКАЯ ПАНЕЛЬ

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_shchitovyh_izdeliy/Makor_K_ONE/Makor_K_ONE_1.jpg



При помощи практичного дисплея с сенсорным экраном оператор может легко проводить регулировки и управление. Параметры распыления позволяют оптимизировать расход краски и могут сохраняться в способах обработки.
Благодаря статистическим данным по производительности можно определить обработанные пачки, а также и спрограммировать  график проведения технического обслуживания.






Длинна

Ширина

Высота

Мин. рабочие размеры

мм

300

25

5

Макс. рабочие размеры

мм

Inf.

1300

60

Рабочая высота

мм

900

±50







Min

Max



Скорость подачи

м/мин

1

6



Производительность всасывания воздуха (~25 м/сек)

м³/ч

~16000





Производительность высасываемого воздуха (~25 м/сек)

м³/ч

~16000





Мощность двигателя подачи

кВт

1





Мощность поршневого двигателя

кВт

2,20





Мощность двигателя вентилятора всасывания воздуха

кВт

2 x 1.10





Мощность двигателя вентилятора высасывания воздуха



5,5





Общая установочная мощность (+~5%)

кВт

11
