WEINIG OptiCut 200

Оптимизатор
Weinig OptiCut 200

Задать вопрос менеджеру



назад

Производитель:

WEINIG

Германия
КодПараметрыЦена
  • Описание
  • Характеристики

     Высокоточные станки серии OptiCut 200 из DimterLine гарантируют выгодный раскрой по длине. Чтобы достичь максимального создания стоимости, оптимизирующие торцовочные пилы серии OptiCut 200 не только выполняют обрезку дефектов, но также рассчитывают наилучшую комбинацию длины деталей на основании значений фиксированной длины из списка раскроя. Благодаря этому достигается максимальный выход готовой продукции и / или максимальная стоимость материалов. В процесс оптимизации полностью интегрируется торцовка деталей для сращивания; в данном случае возможна классификация по 8 разным видам качества древесины. Деталь нужно только соответствующим образом пометить и положить в подающее устройство станка. Этот этап работы значительно облегчается благодаря горизонтальному линейному перемещению. В линию раскроя можно, конечно же, также интегрировать автоматическую систему распознавания дефектов (сканер).

     Универсальный станок OptiCut 200, более производительный OptiCut 200 Elite или ориентированный на максимальную точность OptiCut 200 Exact из DimterLine — все они предлагают полную оптимизацию уже в стандартной комплектации. Малое количество подвижных масс и интеллектуальная приводная система означают великолепную динамику. Серия OptiCut предлагает инновационные машиностроительные технологии от специалистов по торцовочным пилам в комбинации с самыми современными технологиями управления и программным обеспечением — все от одного производителя.

     Всеми станками серии OptiCut 200 из DimterLine можно очень просто управлять с помощью терминала OptiCom. Достаточно создать список раскроя и можно начинать работу! Надежность и безопасность в эксплуатации гарантирована даже в экстремальных условиях. Еще один плюс: клиенты, использующие станок OptiCut из DimterLine, могут воспользоваться преимуществами всеобъемлющего сервиса от опытного производителя и доступностью этого сервиса в любое время благодаря представительствам концерна WEINIG по всему миру.

Пильный агрегат
Диаметр пильного полотна Ø 500 мм
Посадочный диаметр пильного полотна 30 мм
Мощность двигателя пильного агрегата 7,5 кВт
Длина заготовки 400 – 3300 мм
Ширина заготовки 30 – 200 мм
Толщина заготовки 12 – 80 мм
Сечение заготовок, прямоугольное, макс.

200 x 60 мм

160 x 80 мм
Искривление заготовок во все направления, макс 10 мм на 1 м длины
Колебание высоты заготовок +/- 3 мм

Допуск на обрезку (для древесины с минимальным содержанием смолы и ровной поверхностью).

Минимальный допуск при мерной длине 1 м; Максимальный допуск при длинных заготовках до 2,5 м)

+/- 0,8 – 1,5 мм

Производистельность
Скорость подачи, бесступенчатое регулирование Max. 180 м/мин
Время 1 такта распила (включая торможение, пиление, ускорение) 0,7 – 1,2 сек
Мощность двигателя подачи 3,0 кВт
OptiCut в правом исполнении. Установка загружается с правой стороны.
Загрузка / маркировка tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/1_Optimizatory/Weinig_Dimter_OptiCut_200/load.jpg
Входной приводной ленточный конвейер с 2-мя маркировочными столами справа и слева от конвейера. Длина столов 2,5 м, для макс. длины заготовок 3,3 м.
Транспортный конвейер между станцией измерения и торцовочным станком длиной 4500 мм
Измерение / станция измерения tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/1_Optimizatory/Weinig_Dimter_OptiCut_200/measure.jpg
Отдельно стоящая станция измерения длины с флуоресцентной камерой для 3-х качеств.

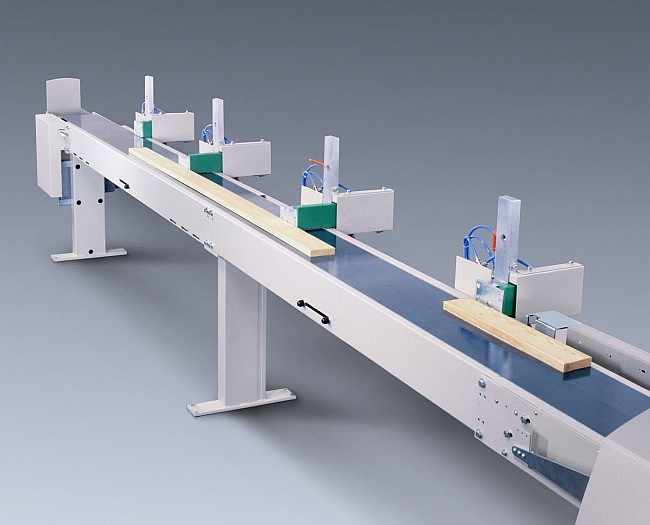

Конвейер
Ширина конвейера 250 мм
Обрабатываемые заготовки 300 мм
Длина транспортера 7,5 м tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/1_Optimizatory/Weinig_Dimter_OptiCut_200/transporter.jpg
Выталкиватели
Количество выталкивателей с защитой от заклинивания 6 шт
Максимальный вес заготовки до 20 кг

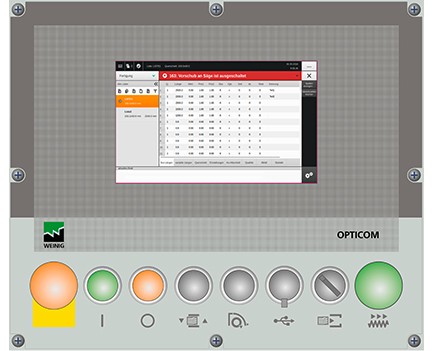

Управление / электроника

Пульт управления OptiCom

 для простого интуитивного управления и ввода параметров с помощью сенсорного экрана. Панель оператора поражает своей яркостью, широким углом обзора и отображения изображений с высокой контрастностью.

 - Промышленный экран TFT

- Размер экрана: 7 "
- Разрешение: 800 х 480
- Степень защиты спереди: IP65 (брызгозащищенная / пыленепроницаемая)

Преимущество: Простая работа без навыков работы на компьютере.
tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/1_Optimizatory/Weinig_Dimter_OptiCut_200/control.jpg
Данные по подключению
Электроподключение 18 кВт
Расход воздуха 1200 нл/мин
Рабочее давление 8 бар
Необходимая скорость вытяжки 30 м/сек
Потребность воздуха для вытяжки 1800 м3/час
Заказчик должен обеспечить бесперебойное напряжение!

OptiCut 200
