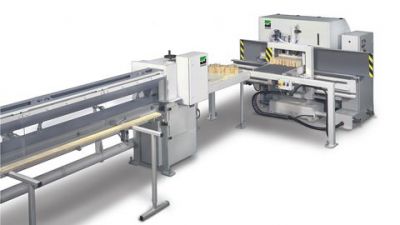

WEINIG ProfiJoint

Линия сращивания
Weinig ProfiJoint  glavna

Задать вопрос менеджеру



назад

Производитель:

WEINIG

Германия
КодПараметрыЦена
  • Описание
  • Характеристики
  • Опции

     Новая модель начального уровня ProfiJoint оснащена оборудованием для «взрослых». Продуманная инвестиция с выдающимся соотношением цены и производительности. Благодаря модульной конструкции линию можно дополнить фрезерным агрегатом. И это только одно из многих преимуществ, не говоря о быстрой окупаемости инвестиций.

     Эта линия может использоваться для заготовок шириной до 150 (170) мм, толщиной до 50 (80) мм и входной длиной от 150 до 700 мм.

     Литая станина гасит вибрации на всех участках, влияющих на качество получаемых шипов, что положительно сказывается на точности их фрезерования. Не стоит забывать и об инструментах: все равно, выполняется ли фрезерование шипов вертикально или горизонтально с применением подрезателей, на станках семейства ProfiJoint используется такое же оборудование, что и на самых высокопроизводительных моделях.



Преимущества линий сращивания WEINIG для коротких заготовок

  • Сращенные профили для всех областей применения
  • Максимальная точность и прочность зубчато-клиновых соединений
  • Прочность и эффективность
  • Высокая производительность, до 200 заготовок/мин (28 000 пог. метров/8-часовая смена)
  • Комфорт и простота в управлении
  • Использование одно- и двухкомпонентного клея
  • Компактный и эффективный технологический процесс
  • Регистрация статистических и технологических данных
  • Адаптируемый уровень автоматизации, от ручного до автоматического
  • Возможность расширения благодаря периферийному оборудованию, например, подающим и штабелирующим установкам


Преимущества WEINIG ProfiJoint

  • Простота в работе
  • Компактный вариант
  • Быстрая окупаемость
  • Для вертикального и горизонтального сращивания
  • Для шипов длиной 4, 10/11 и 15/16,5 мм
  • Обслуживание одним оператором
  • Возможно использование практически всех видов клеев при наличии соответствующего клеевого насоса
  • Длина готовых деталей до 6,1 м (20 футов)

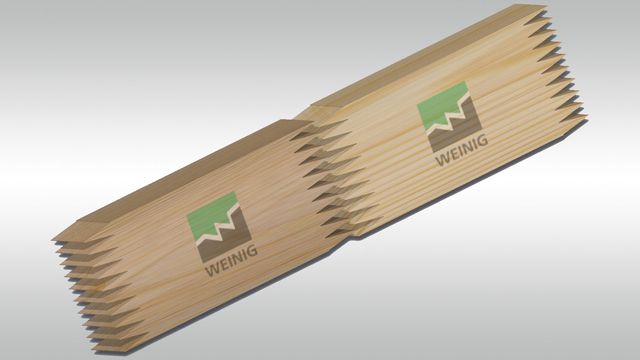

Вертикальное сращивание

tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Profijoint/Weinig_Vertikal_Profil.jpg

     Вертикальное сращивание чаще всего применяется во всем мире. Оно обеспечивает максимальную производительность при использовании пакетной линии сращивания. Вертикальные профили используются, главным образом, в конструкциях деревянных сооружений, а также при изготовлении окон и рам. Этот метод гарантирует наибольшую площадь склеивания, что означает получение самого прочного зубчато-клинового соединения из всех возможных.


Горизонтальное сращивание

 tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Profijoint/Weinig_horizontal_Profil1.jpg     tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Profijoint/Weinig_horizontal_Profil2.jpg

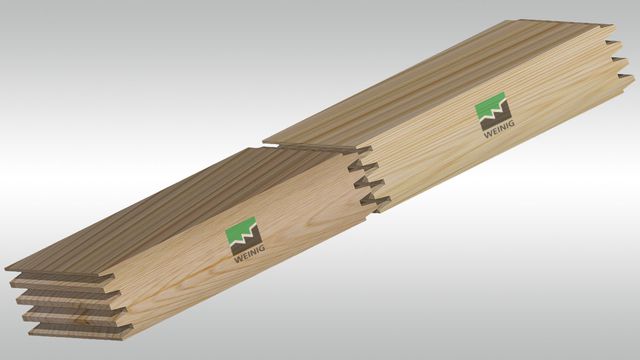

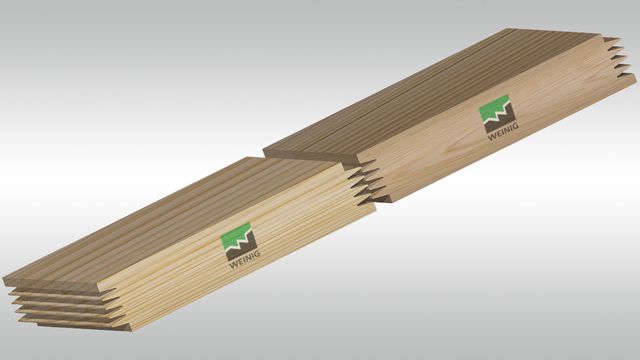

     Профиль с заплечиками является вторым по частоте использования, так как он может применяться для одинарных фрезерных агрегатов, а также на ручных и автоматических линиях сращивания. Несимметричный профиль со смещенными заплечиками чаще всего используется на самых простых линия, где иногда не применяются подрезатели.

     Трапецеидальный профиль также называют «американским», так как он был изобретен в Америке и длина его шипов чаще всего составляет 1/4 дюйма. Горизонтальное сращивание чаще всего встречается при производстве мебельных деталей. Благодаря профилям с заплечиками получают, например, столешницы с паркетным рисунком, так как на них видны только горизонтальные стыки.

Длина заготовок

150–700 мм

Ширина заготовок

40–150 мм

Толщина заготовок

18–50 мм

Длина готовой детали

3000–6100 мм

Давление прессования

105 кН

Макс. сечение заготовок при длине шипов 10/11 мм (мягкая древесина)

83 см²

Макс. сечение заготовок при длине шипов 10/11 мм (твердая древесина)

67 см²

Производительность (вертикальное сращивание), 30 x 90 x 400 мм

11,51 м/мин

Производительность (горизонтальное сращивание), 22 x 50 x 350 мм

6,01 м/мин

Вид подачи заготовок

Ленточный транспортер

Вид фрезы

Одинарная пакетная фреза

Вид разборки на отдельные заготовки

Ручная

Вид пресса

Одноканальный пресс

Мин. ширина заготовки 30 мм

Стандарт

Защита от щепок

Стандарт

Клеенаносящая система Flankenjet

Стандарт

Вид подачи с частотно-регулируемым приводом

Стандарт

Мощность привода фрезерного шпинделя

15 (22) кВт

Мощность привода стружечного агрегата (и подрезных агрегатов)

5,5 (11,5) кВт

Предотвращение сколов (подрезные агрегаты)

Вибрационный упор

Контроль направления заготовки

Резервная мощность фрезерного шпинделя
