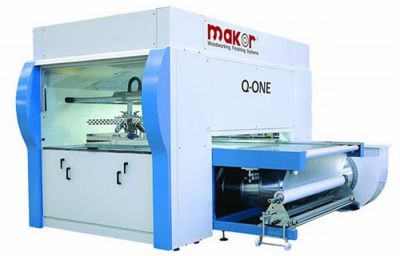

Makor Q-ONE

Покрасочная камера для щитовых изделий
Makor Q One glavna

Задать вопрос менеджеру



назад

Производитель:

Makor

Италия
КодПараметрыЦена
  • Описание
  • Характеристики

Покрасочныая кабина - Q-ONE

Ассортимент осциллирующих распылителей фирмы Makor, разработанных для производства мелких или средних партий. Группа покрасочных камер Q-ONE рекомендована для частых переналадок на другие изделия; транспортировка производится с помощью перфорированной ленты, на которую накладывается рулон бумаги или полиэтилена для защиты области распыления. Впоследствии использованная подложка сворачивается в задней части устройства и удаляется. Отсутствие систем извлечения продукта и мытья ленты позволяет значительно сократить время очистки устройства, которую следует выполнять каждый раз при смене обрабатываемого продукта.

КОНСТРУКЦИЯ И ТРАНСПОРТНАЯ СИСТЕМА

Широкая кабина с простым доступом благодаря большим остекленным дверям сбоку станка. Просмотр кабины внутри обеспечивается при помощи внутреннего освещения. Стальная рама обеспечивает устойчивость станка и отсутствие вибрации во время обработки осциллирующего узла. На входе в станок установлен фотоэлемент, считывания заготовки, который включает пистолеты. По заказу можно установить барьер, считывающий форму заготовки для оптимизации расхода краски.



tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_shchitovyh_izdeliy/Makor_Q_One/Makor_Q_One_2.jpg

Подача заготовок осуществляется с помощью ленточного конвейера, на который разматывается бумажный слой. Слой бумаги прижимается к конвейеру с помощью разряжения, обеспечивая надежное прилипание. Подобная система обеспечивает постоянную подачу чистой подложки при поступлении в окрасочную зону новых заготовок, что приводит к высокому качеству окраски, отсутствию потеков на нижней части панелей. Данная система не позволяет регенерировать остающийся на ленте ЛКМ. Рулон бумаги на входе установлен на специальном размоточном устройстве. На выходе из станка установлено намоточное устройство, на которое собирается окрашенная подложка. Натяжение бумаги регулируется с помощью балансировочного валика. Процесс смены рулонов осуществляется очень легко и быстро. В качестве подложки может быть использована полимерная пленка, причем за счет меньшей толщины длина пленки в рулоне значительно увеличена.



СИСТЕМА ВЕНТИЛЯЦИИ
Баланс всасываемого и высасываемого воздуха производиться при помощи вытягивания  избытков при распылении из покрасочной кабины. Перед попаданием в кабину, чистый всасываемый воздух проходит через фильтр. Вытягиваемые избытки при распылении проходят через ряд двойных сухих фильтров, которые задерживают частицы краски.


УЗЕЛ РАСПЫЛЕНИЯ

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_shchitovyh_izdeliy/Makor_Q_One/Makor_Q_One_1.jpg





Пистолеты, прикрепленные к осциллирующим консолям, расположены таким образом, чтобы оптимально покрывать зону покраски. Весь осциллирующий узел соединен с рамой станка при помощи опорных сегментов, гарантирующих полное отсутствие вибрации, что обеспечивает идеальное качество нанесения краски. Герметизация зоны осцилляционного механизма значительно увеличивает продолжительность  исправной работы компонентов.
Можно устанавливать 4 пистолета на центральной консоли, с 2 контурами, один с установкой высокого давления и один с установкой низкого давления.
Узлы с пистолетами оснащены быстросъемной системой, что обеспечивает быструю смену распылительного узла (2 плиты-держатели пистолетов включены в стандартную версию).


ОПЕРАТОРСКАЯ ПАНЕЛЬ

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/2_Avtomaticheskie_pokrasochnye_kamery/Pokrasochnye_kamery_dlya_shchitovyh_izdeliy/Makor_Q_One/Makor_Q_One_3.jpg



При помощи практичного дисплея с сенсорным экраном оператор может легко проводить регулировки и управление. Параметры распыления позволяют оптимизировать расход краски и могут сохраняться в способах обработки.
Благодаря статистическим данным по производительности можно определить обработанные пачки, а также и спрограммировать  график проведения технического обслуживания.






Длинна

Ширина

Высота

Мин. рабочие размеры

мм

300

25

5

Макс. рабочие размеры

мм

Inf.

1300

60

Рабочая высота

мм

900

±50







Min

Max



Скорость подачи

м/мин

1

6



Производительность всасывания воздуха (~25 м/сек)

м³/ч

~16000





Производительность высасываемого воздуха (~25 м/сек)

м³/ч

~16000





Мощность двигателя подачи

кВт

1





Мощность поршневого двигателя

кВт

2,20





Мощность двигателя вентилятора всасывания воздуха

кВт

2 x 1.10





Мощность двигателя вентилятора высасывания воздуха



5,5





Общая установочная мощность (+~5%)

кВт

11
