SAG 3

SAG 3 - это автоматический профилирующий станок с устройством лазерного считывания. Высокотехнологическая начинка позволяет использовать его в автоматическом режиме с чрезвычайной эксплуатационной гибкостью. Это верный помощник на этапе отделки деревяного профиля. С помощью этого компактного двухкоординатного многоцелевого станка можно выполнять множество операций обработки:

- профилирование абразивных и силиконовых кругов.
- изготовление шаблонов для экструдера или установки вакуумного напыления


КОНСТРУКЦИЯ

Станина трубчатой конструкции со стальными листами. Рабочая зона со всеми основными узлами заключена в защитный кожух. Металлический каркас кожуха обеспечивает максимальную защиту оператора, а большие окна создают полный обзор рабочей зоны.

Станок состоит из следующих узлов:

Суппорт для образцов профиля, регулируемый вертикальными направляющими с линейной разметкой на раме.

Система перпендикулярных осей с приводом от бесщеточного двигателя позволяет перемещать датчик лазерного считывания образца профиля, а также перемещать специальную площадку, на которой размещена пластина, на которой вырезается фильера. При профилировании шлифовальных дисков или силиконовых колес при помощи дискового резака происходит перемещение электродвигателя с резаком. Электродвигатель с раздаточным редуктором привода инструмента профилирования фильер или дисков вмонтирован в раму. Оси перемещения рамы параллельны осям инструментов. Для удаления частиц металла, пластика или резины из зоны профилирования установлен специальный кожух с вытяжным шлангом, подключаемый к системе аспирации.

ПРОЦЕСС ПРОФИЛИРОВАНИЯ

Процесс нарезания профиля включает в себя две основных фазы: введение данных профиля копированием и собственно профилирование.

Копирование и введение данных: подвижный лазерный датчик копирует профиль без контакта с поверхностью. Система управления позволяет сохранять и архивировать данные в виде файла, который может быть вызван при необходимости.

Профилирование: система считывает сохраненные данные и дает команду подвижным осям передвигать устройство профилирования с целью воспроизведения требуемого профиля. Профиль нарезается постепенно по всей длине.

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/4_Spetsialnoe_oborudovanie/Makor_SAG_3/Makor_SAG_3_1.jpg

ВВОД ДАННЫХ

Непосредственное считывание профиля с помощью лазерного датчика. Путём импорта файлов в электронном формате непосредственно из програмы CAD. Полученное лекало можно вывести на широкоекранный графический дисплей. Благодаря скоростному интуитивно понятному сенсорному интерфейсу можно сохранять полученные шаблоны для других работ в будущем

tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/4_Spetsialnoe_oborudovanie/Makor_SAG_3/Makor_SAG_3_3.jpg

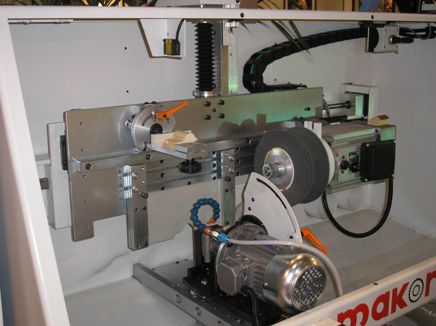

ПРОФИЛИРОВАНИЕ СИЛИКОНОВЫХ И АБРАЗИВНЫХ КРУГОВ

Благодаря регулировке всех параметров резания алмазным кругом можно быстро получать абразивные или силиконовые  круги неизменно идеальной геометрии.



tl_files/Images/catalog/Proizvodstvo_mebeli/9_Pokrasochnoe_oborudovanie/4_Spetsialnoe_oborudovanie/Makor_SAG_3/Makor_SAG_3_2.jpg



НАРЕЗКА ШАБЛОНОВ ДЛЯ ЭКСТРУДЕРА ИЛИ УСТАНОВКИ ВАКУУМНОГО НАПЫЛЕНИЯ

Профилирование контршаблона осуществляется двумя рабочими органами: миниатюрной фрезкой и алмазным кругом. Таким образом, используя ранее полученный контур, можно чрезвычайно быстро получить очень точные по форме шаблоны.



ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления размещена на машине и оснащена устройствами управления всеми стадиями профилирования.

Программируемый логический контроллер (ПЛК) управляет автоматическими режимами работы и позволяет сохранить в памяти отсканированные сечения профилей. Данные высвечиваются на ЖК мониторе. Возможно подсоединение ПЛК к внешнему ПК для ввода или вывода данных большого количества сечений профилей. В комплект входят соединительный кабель, серийный порт и программное обеспечение.

Габаритные размеры

1600x750x1800 мм

Макс. копировальная длина

150 мм

Диапазон диаметра профиля

160-200 мм

Посадочный диаметр профилируемого диска или колеса

25 мм

Диаметр профилирующего диска

180-200 мм

Посадочное отверстие профилирующего диска

24 мм

Диаметр патрубка аспирации

100 х 2 мм

Произв. аспирации (при 25 м/с)

2 х 700 м3/час

Вес станка

420 кг

Частота вращения профилирующего диска

2800 ± 5% об/мин

Частота вращения профилируемого диска

700 ± 5% об/мин

Мощность привода профилирующего диска

0,74 кВт

Мощность привода профилируемого диска

0,37 кВт

Привод главной оси

0,4 кВт

Привод перпендикулярной оси

0,4 кВт

Установленная мощность (+~10%)

2 кВт
