Makor SCD

Соединительный конвейер

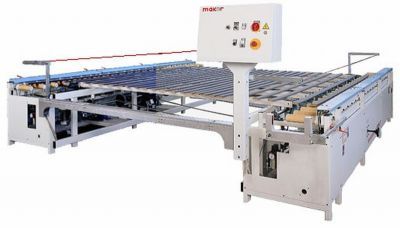

Makor SCD glavna

Задать вопрос менеджеру



назад

Производитель:

Makor

Италия
КодПараметрыЦена
  • Описание
  • Характеристики

SCD

Автоматический поперечный конвейер модельного ряда SCD был разработан для перемещения в поперечном относительно основного направлении линейных погонажных изделий, коробок наличников с целью необходимости перенаправления в сторону или разворота технологической цепочки на 180 градусов. Заготовки, поступающие с предыдущих станков линии, перемещаются в поперечном направлении системой транспортировочных цепей и рычагов, и далее направляются либо в прежнем направлении, либо в противоположном. Конструкция конвейера обеспечивает контакт только нижней неокрашенной поверхности заготовок, что позволяет сохранить высокое качество окраски.

ОСНОВНЫМ ПРЕИМУЩЕСТВОМ КОНВЕЕРА TEP ЯВЛЯЕТСЯ ТО, ЧТО В ЗАВИСИМОСТИ ОТ ТРЕБОВАНИЙ КОНВЕЙЕРЫ МОГУТ БЫТЬ ИЗГОТОВЛЕНЫ С НЕОБХОДИМЫМИ РАЗМЕРАМИ И ЧИСЛОМ РЫЧАГОВ И ТРАНСПОРТИРОВОЧНЫХ ЦЕПЕЙ

СТАНИНА И ТРАНСПОРТИРОВКА ЗАГОТОВОК

Станина сварной конструкции, на которой размещены все основные узлы. Загрузочный роликовый конвейер с регулируемой с помощью редуктора скоростью предназначен для:

-линейного перемещения уже окрашенных и высушенных заготовок напрямую;
-перенаправления заготовок на следующий цикл окраски-сушки путем передачи их на специальные рычаги с поперечными транспортировочными цепями.

Транспортировочные ролики имеют специальное резиновое покрытие, увеличивающее сцепление заготовок и снижающее вибрации.Система определения и выравнивания заготовок с помощью оптико-электронного датчика, определяющего заготовки высотой ниже 80 мм, а также очень тонких деталей. Поперечные рычаги, на которых установлены конвейерные ленты с постоянным приводом, служат для подбора и передачи на поперечный конвейер поступающих заготовок. Каждый из рычагов поднимается и опускается с помощью пневмоприводов, обеспечивая либо прямой прогон заготовки в нижнем положении рычага, либо смещение заготовки на транспортировочные цепи поперечного конвейера. Поперечные транспортировочные цепи с переменной скоростью подачи, на которые заготовки поступают с рычагов, установлены ниже уровня конвейера и выровнены для лучшей разгрузки на выходе.

КОНТРОЛЬНАЯ ПАНЕЛЬ

Главная контрольная панель вмонтирована в станину, оснащена всеми необходимыми элементами защиты, системами контроля, и регулировки производственного процесса.

Рабочая высота, мм

850

± 30



min

max

Скорость подачи, м/мин

37

195

Скорость подачи поперечных цепей, м/мин

2

10

Мощность двигателя подающего роликового конвейера, кВт

0.74



Мощность привода выходного роликового конвейера, кВт

0.74



Мощность привода поперечных цепей, кВт

0.37



Мощность привода быстрых ремней, кВт

0.18



Общая установленная мощность (+10%), кВт

2.2
