WEINIG Turbo S 1000

Линия сращивания
Weinig turbo S 1000

Задать вопрос менеджеру



назад

Производитель:

WEINIG

Германия
КодПараметрыЦена
  • Описание
  • Характеристики
  • Опции

     Максимум производительности и качества благодаря запатентованной комбинации фрез на линии Turbo-S 1000. На этой линии установлено две фрезы, работающие независимо друг от друга и связанные ленточными транспортерами. Именно это и обеспечивает такую высокую производительность.

     Модульная конструкция линии позволяет подобрать комплектацию с учетом любых требований заказчика. В частности, возможно оснащение системой контроля пакетов, защитой от щепок и обломков, подрезателями и другими опциями.



Преимущества линий сращивания WEINIG для коротких заготовок

  • Сращенные профили для всех областей применения
  • Максимальная точность и прочность зубчато-клиновых соединений
  • Прочность и эффективность
  • Высокая производительность, до 200 заготовок/мин (28 000 пог. метров/8-часовая смена)
  • Комфорт и простота в управлении
  • Использование одно- и двухкомпонентного клея
  • Компактный и эффективный технологический процесс
  • Регистрация статистических и технологических данных
  • Адаптируемый уровень автоматизации, от ручного до автоматического
  • Возможность расширения благодаря периферийному оборудованию, например, подающим и штабелирующим установкам

Преимущества WEINIG Turbo-S 1000

  • Сервопривод для подачи поворотного стола
  • Автоматическая линия для максимальной производительности
  • Фрезерный узел с множеством резервных мест для максимальной производительности
  • Универсальная линия для всех видов сращивания
  • Возможно использование почти всех типов клея
  • Контроль количества и нанесения клея (опция)
  • Макс. производительность до 150 заготовок в минуту
  • Мощность прессования при торцевом прессе до 12 тактов в минуту
  • Сенсорная панель для управления, статистики и диагностики
  • Дистанционное обслуживание для быстрой поддержки клиентов



Вертикальное сращивание

tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Turbo_S/Weinig_Vertikal_Profil.jpg

     Вертикальное сращивание чаще всего применяется во всем мире. Оно обеспечивает максимальную производительность при использовании пакетной линии сращивания. Вертикальные профили используются, главным образом, в конструкциях деревянных сооружений, а также при изготовлении окон и рам. Этот метод гарантирует наибольшую площадь склеивания, что означает получение самого прочного зубчато-клинового соединения из всех возможных.

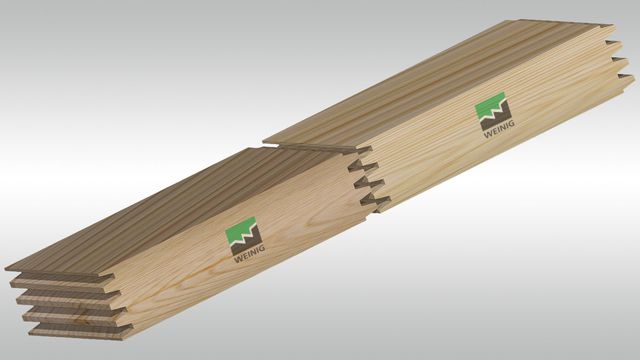

Горизонтальное сращивание

tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Turbo_S/Weinig_horizontal_Profil1.jpg tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Turbo_S/Weinig_horizontal_Profil2.jpg

     Профиль с заплечиками является вторым по частоте использования, так как он может применяться для одинарных фрезерных агрегатов, а также на ручных и автоматических линиях сращивания. Несимметричный профиль со смещенными заплечиками чаще всего используется на самых простых линия, где иногда не применяются подрезатели.

     Трапецеидальный профиль также называют «американским», так как он был изобретен в Америке и длина его шипов чаще всего составляет 1/4 дюйма. Горизонтальное сращивание чаще всего встречается при производстве мебельных деталей. Благодаря профилям с заплечиками получают, например, столешницы с паркетным рисунком, так как на них видны только горизонтальные стыки.



Длина заготовок

150–1000 мм

Ширина заготовок

40–205 (225) мм

Толщина заготовок

20–80 мм

Длина готовой детали

3000–6100 мм

Давление прессования

120 (145) кН

Макс. сечение заготовок при длине шипов 10/11 мм (мягкая древесина)

100 (120) см²

Макс. сечение заготовок при длине шипов 10/11 мм (твердая древесина)

80 (96) см²

Производительность (вертикальное сращивание), 30 x 90 x 400 мм

46,04 м/мин

Производительность (горизонтальное сращивание), 22 x 50 x 350 мм

25,69 м/мин

Вид подачи заготовок

Ленточный транспортер / цепная подача

Вид фрезы

Пакетная комбинация фрез

Вид разборки на отдельные заготовки

Автоматический

Вид пресса

Двухканальный пресс

Функция статистики

Стандарт

Диагностическая система

Стандарт

Заготовки разной длины

Стандарт

Количество промежуточных пропилов

Любое

Мин. ширина заготовки 30 мм

Стандарт

Вибрационный упор

Стандарт

Контроль направления заготовки

Стандарт

Защита от щепок

Стандарт

Клеенаносящая система Flankenjet

Стандарт

Вид подачи с частотно-регулируемым приводом

Стандарт

Мощность привода фрезерного шпинделя

22 (37) кВт

Мощность привода стружечного агрегата (и подрезных агрегатов)

11,5 кВт

Предотвращение сколов (под резные агрегаты)

Мин. толщина заготовки 16 мм

Макс. толщина заготовки 100 мм

Обмен данными (дистанционное обслуживание)

Резервная мощность фрезерного шпинделя

Вид подачи с серворегулированием
