WEINIG Ultra TT 1000

Линия сращивания
Weinig Ultra glavna

Задать вопрос менеджеру



назад

Производитель:

WEINIG

Германия
КодПараметрыЦена
  • Описание
  • Характеристики
  • Опции

     Компактная линия Ultra TT предлагает все преимущества продуманной технологии WEINIG, большую мощность и достаточный уровень гибкости в использовании. Благодаря своему передвижному поворотным столом с ручным или автоматическим управлением по выбору клиента, эта линия представляет собой превосходное решение для рентабельного использования обрезков на предприятиях среднего размера. В стандартном исполнении линия Ultra TT предназначена для заготовок шириной 205 мм и длиной 150–1000 мм, однако возможно использование заготовок длиной 1500 мм. А при увеличении давления прессования до 145 кН (14,5 т) возможна надежная и точная обработка даже большего поперечного сечения.


Преимущества линий сращивания WEINIG для коротких заготовок

  • Сращенные профили для всех областей применения
  • Максимальная точность и прочность зубчато-клиновых соединений
  • Прочность и эффективность
  • Высокая производительность, до 200 заготовок/мин (28 000 пог. метров/8-часовая смена)
  • Комфорт и простота в управлении
  • Использование одно- и двухкомпонентного клея
  • Компактный и эффективный технологический процесс
  • Регистрация статистических и технологических данных
  • Адаптируемый уровень автоматизации, от ручного до автоматического
  • Возможность расширения благодаря периферийному оборудованию, например, подающим и штабелирующим установкам


Преимущества WEINIG Ultra TT 1000

  • Подача фрезерного стола с частотным или серворегулированием
  • Длина заготовок до 1000 мм (опция: до 1500 мм)
  • Возможна полуавтоматическая и автоматическая конфигурация линии
  • Высота фрезерования до 205 мм (опция 225 мм)
  • Мембранный клеевой насос для однокомпонентного клея
  • Контроль количества и нанесения клея (опция)
  • Вибрационный упор, контроль направления пакета и защита от щепок для повышения качества
  • Не требующий обслуживания фрезерный шпиндель WEINIG с функцией подъема
  • Сенсорная панель с функциями статистики и диагностики.


Вертикальное сращивание

	tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Ultra_TT/Weinig_Vertikal_Profil.jpg

     Вертикальное сращивание чаще всего применяется во всем мире. Оно обеспечивает максимальную производительность при использовании пакетной линии сращивания. Вертикальные профили используются, главным образом, в конструкциях деревянных сооружений, а также при изготовлении окон и рам. Этот метод гарантирует наибольшую площадь склеивания, что означает получение самого прочного зубчато-клинового соединения из всех возможных.

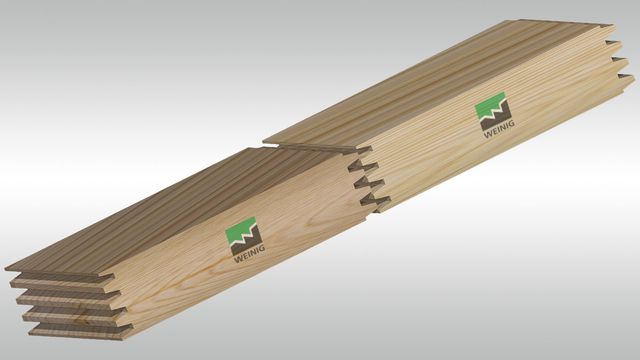

Горизонтальное сращивание

tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Ultra_TT/Weinig_horizontal_Profil1.jpg         tl_files/Images/catalog/Obrabotka_masivnoy_drevesiny/11_Linii_srashchivaniya/Weinig_Ultra_TT/Weinig_horizontal_Profil2.jpg

    Профиль с заплечиками является вторым по частоте использования, так как он может применяться для одинарных фрезерных агрегатов, а также на ручных и автоматических линиях сращивания. Несимметричный профиль со смещенными заплечиками чаще всего используется на самых простых линия, где иногда не применяются подрезатели.

     Трапецеидальный профиль также называют «американским», так как он был изобретен в Америке и длина его шипов чаще всего составляет 1/4 дюйма. Горизонтальное сращивание чаще всего встречается при производстве мебельных деталей. Благодаря профилям с заплечиками получают, например, столешницы с паркетным рисунком, так как на них видны только горизонтальные стыки.

Длина заготовок

200–1000 мм

Ширина заготовок

40–205 (225) мм

Толщина заготовок

20–80 мм

Длина готовой детали

3000–6100 мм

Давление прессования

120 (145) кН

Макс. сечение заготовок при длине шипов 10/11 мм (мягкая древесина)

100 (120) см²

Макс. сечение заготовок при длине шипов 10/11 мм (твердая древесина)

80 (96) см²

Производительность (вертикальное сращивание), 30 x 90 x 400 мм

24,4 м/мин

Производительность (горизонтальное сращивание), 22 x 50 x 350 мм

11,01 м/мин

Вид подачи заготовок

Автоматический поворотный стол

Вид фрезы

Одинарная пакетная фреза

Вид разборки на отдельные заготовки

Полуавтоматический

Вид пресса

Двухканальный пресс

Функция статистики

Стандарт

Диагностическая система

Стандарт

Количество промежуточных пропилов

5

Защита от щепок

Стандарт

Клеенаносящая система Flankenjet

Стандарт

Вид подачи с частотно-регулируемым приводом

Стандарт

Мощность привода фрезерного шпинделя

22 (37) кВт

Мощность привода стружечного агрегата (и подрезных агрегатов)

11,5 кВт

Заготовки разной длины

Предотвращение сколов (под резные агрегаты)

Мин. толщина заготовки 16 мм

Макс. толщина заготовки 100 мм

Мин. ширина заготовки 30 мм

Вибрационный упор

Контроль направления заготовки

Обмен данными (дистанционное обслуживание)

Резервная мощность фрезерного шпинделя

Вид подачи с серворегулированием

Weinig Ultra TT 1000
