Stomana 4 PM 180/4

4-х сторонний станок

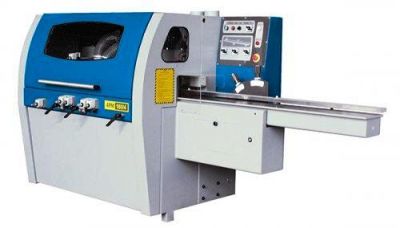

Stomana 4 PM 180 4 glavna.JPG

Задать вопрос менеджеру



назад

Производитель:

Stomana

Болгария
КодПараметрыЦена
  • Описание
  • Характеристики

ZMM STOMANA 4PM 180/4

Станок четырёхсторонний деревообрабатывающий STOMANA 4РМ 180/4 может использоваться как для производство больших партий однотипной продукции, так и для выпуск единичных изделий. Применяемый в обработке метод фрезерования и характеристики станка позволяют получить на выходе заготовки согласно заданных параметров, произведенные с высочайшей точностью. Глубина профилирования до 40 мм, так как второй, третий и четвертый шпиндель могут работать с профильным инструментом диаметром от 100 до 180 мм. Скорость подачи заготовки может регулироваться от 6 до 12 м/мин в зависимости от сложности обрабатываемой заготовки, точности обработки, качества древесины и прочих показателей. Станок оснащен мощной современной системой аспирации производительностью 3200 м³/ч. В процессе обработки возможно получать заготовки максимального сечением 180х120 мм и минимального 16х7 мм. Расстояние от пола до подающего стола 900 мм, ход для настройки стола и линейки составляет 10 мм, что позволяет настроить станок по необходимости для большего удобства и высокой точности обработки.



Отличительные особенности

- Станок изготовлен из стали и серого чугуна.

- Прочная, массивная конструкция стойкая к вибрации.

- Станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

- Станок оснащен четырьмя рабочими шпинделями (два горизонтальных и два вертикальных).

- Высокоточные, динамически сбалансированные шпинделя, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, радиальное биение шпинделя 0.01 мм.

- Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,1 мм.

- Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты слоем твердого хрома для достижения повышенной износоустойчивости.

- Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

- Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией.

- Эргономичная панель пульта управления разработана с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком.

- Плавное регулирование толщины снимаемого материала до 10 мм.

- Приводные верхние рифленые ролики на входе с возможностью перемещения по оси на необходимую ширину обработки позволяют обрабатывать широкие заготовки, обеспечивая высокоточную и надежную подачу заготовок.

- На выходе заготовку протаскивают высокопрочные полиуретановые ролики, не позволяющие повредить заготовку. Обеспечивается высокое качество обработанной поверхности.

- Привод вертикальных шпинделей осуществляется от одного электродвигателя через систему отклоняющих роликов высокопрочным плоским ремнем. Обеспечивается наименьшее расстояние между правым и левым вертикальными шпинделями, что позволяет повысить точность обработки боковых поверхностей, снизить энергоемкость и металлоемкость станка.

- Для защиты оператора от шума, пыли и выброса заготовок станок оснащен защитным кожухом.

- Сертификат СЕ.

Технические характеристики

Макс. ширина готовой детали

180 мм

Мин. ширина готовой детали

16 мм

Макс. толщина готовой детали

120 мм

Мин. толщина готовой детали

7 мм

Мин. длина заготовки

Единичный запуск деталей

430 мм

Групповой запуск деталей

250 мм

Число рабочих шпинделей

4 шт

Обороты шпинделей

6000 об\мин

Диаметр шпинделей

40 мм

Диаметр фрезерных головок

Диаметр 1-го шпинделя

120 мм

Мин. диаметр 2,3,4

100 мм

Макс. диаметр 2,3,4

180 мм

Длина горизонтальных шпинделей

190 мм

Длина вертикальных шпинделей

130 мм

Скорость подачи

6; 12 м/мин

Диаметр роликов подачи

120 мм

Длина столов заготовок

1 700 мм

Расстояние от пола до стола подачи

900 мм

Ход для настройки стола и линейки

10 мм

Мощность привода горизонтальных шпинделей 1;4

5.5; 5.5 кВт

Мощность привода вертикальных шпинделей 2+3

7.5 кВт

Мощность привода подачи

0.8/1.1 кВт

Общие характеристики

Полная мощность двигателей

24 кВт

Рабочее напряжение

400+6/-10% В

Частота эл. тока

50 Гц

Диаметр аспирационных наконечников

120/150 мм

Скорость аспирации

min 20 м/с

Дебит аспирации

3 200 м3

Габаритные размеры

Длина

2 950 мм

Ширина

1 180 мм

Высота

1 510 мм

Вес нетто

1 300 кг
