Stomana 4 PM 230/4

4-х сторонний станок

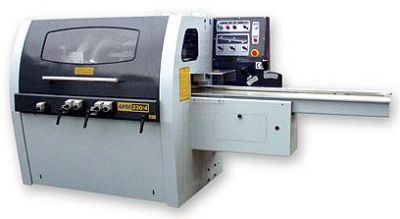

Stomana 4 PM 230 4 glavna.JPG

Задать вопрос менеджеру



назад

Производитель:

Stomana

Болгария
КодПараметрыЦена
  • Описание
  • Характеристики

Четырехсторонние фрезерные станки предназначены для профильной и плоскостной обработки пиломатериала с 4-х сторон за один проход с целью получения изделий высокого качества с точными геометрическими размерами. Обработанные заготовки используются в дальнейшем для производства мебели, оконных рам и других изделий (половой доски, вагонки, наличников, брусков, плинтуса и прочих фасонных изделий).


Особенности и преимущества

- Станок изготовлен из стали и серого чугуна.

- Крепкая, массивная конструкция стойкая к вибрации.

- Станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

- Станок оснащен четырьмя рабочими шпинделями (два горизонтальных и два вертикальных).

- Высокоточные, динамически сбалансированные шпинделя, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, радиальное биение шпинделя 0.01мм.

- Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,1 мм.

- Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты слоем твердого хрома для достижения повышенной износоустойчивости.

- Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

- Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

- Эргономичная панель пульта управления разработана с учетом мировых тенденций в станкостроении для максимальной защиты и удобства управления станком.

- Плавное регулирование толщины снимаемого материала до 10 мм.

- Приводные верхние рифленые ролики на входе с возможностью перемещения по оси на необходимую ширину обработки позволяют обрабатывать широкие заготовки, обеспечивая высокоточную и надежную подачу заготовок.

- На выходе заготовку протаскивают высокопрочные полиуретановые ролики, не позволяющие повредить заготовку. Обеспечивается высокое качество обработанной поверхности.

- Привод вертикальных шпинделей осуществляется от одного электродвигателя через систему отклоняющих роликов высокопрочным плоским ремнем. Обеспечивается наименьшее расстояние между правым и левым вертикальными шпинделями, что позволяет повысить точность обработки боковых поверхностей, снизить энергоемкость и металлоемкость станка.

- Для защиты оператора от шума, пыли и выброса заготовок станок оснащен защитным кожухом.

- Сертификат СЕ.

Технические ХАРАКТЕРИСТИКИ

Макс. ширина готовой детали

230 мм

Мин. Ширина готовой детали

18 мм

Макс. толщина готовой детали

120 мм

Мин. Толщина готовой детали

7 мм

Мин. длина заготовки

Единичный запуск деталей

480 мм

Групповой запуск деталей

280 мм

Число рабочих шпинделей

4 шт

Обороты шпинделей

6000 об/мин

Диаметр шпинделей

40 мм

Диаметр фрезерных головок

Диаметр 1-го шпинделя

120 мм

Мин. Диаметр 2,3,4

100 мм

Макс. диаметр 2,3,4

180 мм

Длина горизонтальных шпинделей

240 мм

Длина вертикальных шпинделей

130 мм

Скорость подачи

6; 12 м/мин

Диаметр роликов подачи

130 мм

Длина столов заготовок

1 700 мм

Расстояние от пола до стола подачи

900 мм

Ход для настройки стола и линейки

10 мм

Мощность привода горизонтальных шпинделей 1;4

5.5; 5.5 кВт

Мощность привода вертикальных шпинделей 2+3

7.5 кВт

Мощность привода подачи

0.8/1.1 кВт

Общие характеристики

Полная мощность двигателей

20 кВт

Рабочее напряжение

400 В +6/-10%

Частота эл. тока

50 Гц

Диаметр аспирационных наконечников

120 мм

Скорость аспирации

min 20 м/с

Дебит аспирации

3 500 м3

Габаритные размеры

Длина

2 950 мм

Ширина

1 290 мм

Высота

1 510 мм

Вес нетто

1 480 кг
