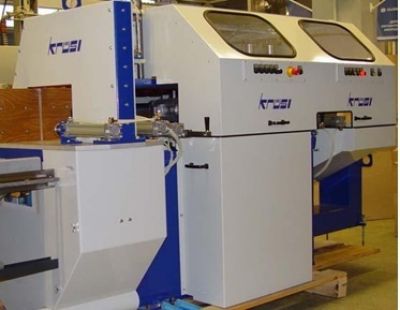

Krusi СМІ-4×4

Обрабатывающий центр для домостроения
CMI 4x4 glavna

Задать вопрос менеджеру



назад

Производитель:

Krusi

Швейцария
КодПараметрыЦена
  • Описание
  • Характеристики
  • Инструмент (отдельно)

Модель СМІ была спроектирована для обработки бруса больших сечений. Современная комплектация позволяет обрабатывать брус сечением 245×250 мм, а опционально 245×300 мм. Данную возможность станок получил благодаря принципиально новой конструкции основного профилирующего узла, а увеличенная длина шпинделя - Ǿ 40 мм, позволяет профилировать основное угловое соединение (шалет) за одну базировку.

Подключение питания 380 В +10/-15%, 50 Гц, ~3 фазы

-  Максимальная ширина обрабатываемой заготовки: 245 мм (базовые размеры)

-  Максимальная высота обрабатываемой заготовки:  250мм (базовые размеры)

- Управление работой станком выведено на переднюю панель

- Брус обрабатывается за одну базировку.



Узел торцевания бруса в заданный размер:

Максимальное сечение распила: 245×250 мм

Пневматический подъем пилы

Максимальный диаметр пилы: Ǿ720 мм

Мощность двигателя пилы: 5,5 кВт

Скорость вращения пилы: 2900 об/мин

Зажим заготовки осуществляется горизонтальными пневмоприжимами

Электронная защита электродвигателя

Большой защитный кожух

Дополнительная система отвода стружки

Диаметр аспирационного отверстия:100 мм



Горизонтальный сверлильный узел:

Мощность двигателя сверлильного узла: 1,8 кВт

Скорость вращения шпинделя: 2900 об/мин

Максимальный диаметр сверла: Ǿ35 мм

Максимальная глубина сверления:250 мм

Движение сверла осуществляется при помощи гидропневматического цилиндра

Электронная защита электродвигателя

Большой защитный кожух

Зажим заготовки осуществляется вертикальным и горизонтальным

пневмоцилиндрами



Узел фрезерования монтажного паза:

Вал: Ǿ30 мм

Максимальный диаметр инструмент: Ǿ230 мм

Минимальная ширина инструмента:31 мм

Максимальная ширина инструмента:60 мм

Мощность двигателя: 4 кВт

Частота вращения: 2900 об/мин

Движение сверла при помощи гидропневматического цилиндра

Электронная защита электродвигателя

Защитный кожух

Дополнительные вертикальные пневмоприжимы и упоры на узел фрезеровки торцевых пазов

Горизонтальные пневмоприжимы

Дополнительный столик для пазовального узла

Дополнительная система отвода стружки

Диаметр аспирационного отверстия:150 мм



Вертикальный и горизонтальный фрезерный узел (формирования шалет):

Мощность двигателя: 4 основных шпинделя по 4 кВт

Скорость вращения шпинделей: 2900 об/мин

Диаметр шпинделя:40 мм

Автоматическим рабочим цикл

Электронная защита электродвигателей

Большой защитный кожух

Дополнительные приспособления и прижимы для работы с короткой заготовкой

Горизонтальные пневмоприжимы

Дополнительная система отвода стружки

Защита от шумов и защитные кожухи

Принимающий рольганг длиной6 метров

Требуемое давление воздуха: 6 кг/см2

Диаметр аспирационного отверстия:250 мм.

Скорость поглощения воздуха каждым аспирационным отверстием должна

быть не менее 30 м/сек



Система позиционирования бруса:

Рольганг на подачу заготовки:6 м.

Рольганг на прием заготовки:6 м.

Пневмоуправляемые упоры: 7 шт.

Два эксцентриковых ролика для плавной подачи заготовки

Инструмент:

Пила с твердосплавными напайками Ǿ 720 мм, посадочный Ǿ 40 мм

Сверло Ǿ 30 длиною 320 мм

Пазовая фрезерная головка Z =4+4 Ǿ 230 мм, посадочный Ǿ 40 мм

(диапазон настройки ширины монтажного паза 31 ÷60 мм)

Комплект фрез для зарезки шалет:

- фрезы на горизонтальные шпинделя для зарезки шалет, Z=4×4 шт.

Ǿ180 мм, посадочный Ǿ40 мм, с диапазоном настройки 61÷120 мм – 2 шт.

- фрезы на вертикальный шпиндель для зарезки шалет, Z=4×4 шт.

Ǿ230 мм, посадочный Ǿ40 мм, с диапазоном настройки 61÷120 мм – 1 шт.

- фрезы на вертикальный шпиндель для зарезки шалет, Z=4×4 шт.

Ǿ270 мм, посадочный Ǿ40 мм, с диапазоном настройки 61÷120 мм – 1 шт.

- дополнительная средняя часть на горизонтальные шпинделя   Ǿ 180×60×40 мм – 4 шт.

- дополнительная средняя часть на горизонтальные шпинделя  Ǿ 230×60×40 мм – 2 шт.

- дополнительная средняя часть на вертикальные шпинделя  Ǿ 270×60×40 мм – 2 шт.

Комплект фрез для профилирования паза и шипа типа «ласточкин хвост»:

пазовая фреза под шип (тип "ласточкин хвост") на горизонтальные шпинделя:

20 град. Alu., Ш180 х 34 х 40, левая Z6, F3

пазовая фреза под шип (тип "ласточкин хвост") на горизонтальные шпинделя:

20 град. Alu., Ш180 х 34 х 40, правая Z6, F3

- концевая фреза под паз (тип "ласточкин хвост"): 20 град., Ш120 х 36,5 х 24, Z6,

V3, F3
